EXTRUSIÓN DE MATERIALES PLÁSTICOS

PROCESOS DE TRANSFORMACIÓN
Clasificación: Para facilitar el estudio de los procesos de Transformación se clasifica en:

    Procesos para Termoplásticos:
Extrusión
Calandrado
Inyección
Sinterizado
Soplado
Recubrimiento por Cuchilla
Termoformado
Inmersión
Procesos para Termofijos:
Laminado
Embobinado de filamento continúo
Transferencia
Pultrusión
Procesos para Termoplásticos y Termofijos:
Vaciado

Rotomoldeo
Espreado (por Spray)
Compresión
RIM (moldeo por inyección y reacción)



Aunque existe un número mayor de procesos de moldeo de plásticos, los anteriores se pueden encontrar con más frecuencia.

Extrusión
Definición: La palabra extrusión proviene del latín "extrudere" que significa forzar un material a través de un orificio. La extrusión consiste en hacer pasar bajo la acción de la presión un material termoplástico a través de un orificio con forma más o menos compleja (hilera), de manera tal, y continua, que el material adquiera una sección transversal igual a la del orificio. En la extrusión de termoplásticos el proceso no es tan simple, ya que durante el mismo, el polímero se funde dentro de un cilindro y posteriormente, enfriado en una calandria, Este proceso de extrusión tiene por objetivos, proceso que es normalmente continuo, usarse para la producción de perfiles, tubos, películas plásticas, hojas plásticas, etc.
Ventajas y restricciones: Presenta alta productividad y es el proceso más importantes de obtención de formas plásticas en volumen de producción. Su operación es de las más sencillas, ya que una vez establecidas las condiciones de operación es de las más sencillas, ya que una vez establecidas las condiciones de operación, la producción continúa sin problemas siempre y cuando no exista un disturbio mayor. El costo de la maquinaria de extrusión es moderado, en comparación con otros procesos como inyección, soplado o Calandrado, y con una buena flexibilidad para cambios de productos sin necesidad de hacer inversiones mayores.
La restricción principal es que los productos obtenidos por extracción deben tener una sección transversal constante en cualquier punto de su longitud (tubo, lámina) o periódica (tubería corrugada); quedan excluidos todos aquellos con formas irregulares o no uniformes. La mayor parte de los productos obtenidos de una línea de extrusión requieren de procesos posteriores con el fin de habilitar adecuadamente el artículo, como en el caso del sellado y cortado, para la obtención de bolsas a partir de película tubular o la formación de la unión o socket en el caso de tubería.

Aplicaciones Actuales: A continuación, se enlistan productos que encuentran en el mercado, transformados por el proceso de extrusión:
- Película tubular
Bolsa (comercial, supermercado)
Película plástica para uso diverso
Película para arropado de cultivos
Bolsa para envase de alimentos y productos de alto consumos

-Tubería
Tubería para condición de agua y drenaje
Manguea para jardín
Manguera para uso médico
Popotes Recubrimiento
Alambre para uso eléctrico y telefónico

-Perfil
Hojas para persiana
Ventanería
Canales de flujo de Agua

-Lámina y Película Plana
Rafia
Manteles para mesa e individuales
Cinta Adhesiva
Flejes para embalaje

-Monofilamento
Filamentos
Alfombra (Filamento de las alfombras)

Descripción del Proceso: Dentro del proceso de extrusión, varias partes debe identificarse con el fin de aprender sus funciones principales, saber sus características en el caso de elegir un equipo y detectar en donde se puede generar un problema en el momento de la operación.
La extrusión, por su versatilidad y amplia aplicación, suele dividirse en varios tipos, dependiendo de la forma del dado y del producto eximido.
Así la extrusión puede ser:
De tubo y perfil
De película tubular
De lámina y película plana
Recubrimiento de cable
De MonofilamentoPara pelletización y fabricación de compuestos

Independientemente del tipo de extrusión quiera analizar, todos guardan similitud hasta llegar al dado extrusor. Básicamente, una de extrusión consta de un eje metálico central con alabes helicoidales llamado husillo o tornillo, instalado dentro de un cilindro metálico revestido con una camisa de resistencias eléctricas.
En un extremo del cilindro se encuentra un orificio de entrada para la materia prima, donde se instala una tolva para la materia prima, donde se instala una tolva de alimentación, generalmente de forma cónica; en ese mismo extremo se encuentra el sistema de accionamiento del husillo, compuesto por un motor y un sistema de reducción de velocidad.
En la punta del tornillo, se ubica la salida del material y el dado que forma finalmente plástico.

Descripción del equipo
Tolva: La tolva es el depósito de materia prima en donde se colocan los pellets de material plástico para la alimentación continua del extrusor.
Debe tener dimensiones adecuadas para ser completamente funcional; los diseños mal planeados, principalmente en los ángulos de bajada de material, pueden provocar estancamientos de material y paros en la producción.
En materiales que se compactan fácilmente, una tolva con sistema vibratorio puede resolver el problema, rompiendo los puentes de material formados y permitiendo la caída del material a la garganta de alimentación.
Si el material a procesar es problemático aún con la tolva con sistema vibratorio puede resolver el problema, rompiendo puentes de material formados y permitiendo la caída del material a la garganta de alimentación.
Si el material a procesar es problemático aún con la tolva en vibración, la tolva tipo crammer es la única que puede formar el material a fluir, empleando un tornillo para lograr la alimentación,
Las tolvas de secado son usadas para eliminar la humedad del material que está siendo procesado, sustituyen a equipos de secado independientes de la máquina. En sistemas de extrusión con mayor grado de automatización, se cuenta con sistemas de transporte de material desde contenedores hasta la tolva, por medios neumáticos o mecánicos. Otros equipos auxiliares son los dosificadores de aditivos a la tolva y los imanes o magnetos para la obstrucción del paso de materiales ferrosos, que puedan dañar el husillo y otras partes internas del extrusor.

Barril o Cañón: Es un cilindro metálico que aloja al husillo y constituye el cuerpo principal de una máquina de extrusión, conforma, junto con el tornillo de extrusión, la cámara de fusión y bombeo de la extrusora. En pocas palabras es la carcaza que envuelve al tornillo. El barril debe tener una compatibilidad y resistencia al material que esté procesando, es decir, ser de un metal con la dureza necesaria para reducir al mínimo cualquier desgaste.
La dureza del cañón se consigue utilizando aceros de diferentes tipos y cuando es necesario se aplican métodos de endurecimiento superficial de las paredes internas del cañón, que son las que están expuestas a los efectos de la abrasión y la corrosión durante la operación del equipo.
El cañón cuenta con resistencias eléctricas que proporcionan una parte de la energía térmica que el material requiere para ser fundido. El sistema de resistencias, en algunos casos va complementado con un sistema de enfriamiento que puede ser flujo de líquido o por ventiladores de aire. Todo el sistema de calentamiento es controlado desde un tablero, donde las temperaturas de proceso se establecen en función del tipo de material y del producto deseado.
Para la mejor conservación de la temperatura a lo largo del cañón y prevenir cambios en la calidad de la producción por variaciones en la temperatura ambiente, se acostumbra aislar el cuerpo del cañón con algún material de baja conductividad térmica como la fibra de vidrio o el fieltro.
En el diseño de todo cilindro de extrusión se busca: 1) Máxima durabilidad. 2) Alta transferencia de calor. 3) Mínimo cambio dimensional con la temperatura.
En la fabricación de cilindros de extrusión tales exigencias logran ser cubiertas utilizando materiales tales como: Xaloy 101 (para extrusoras de propósito general, procesamiento de PEAD y PEBD), Xaloy 800 (para el procesamiento de PELBD), ó Xaloy 306 (para productos corrosivos, como los copolímeros ácidos).
Husillo: Gracias a los intensos estudios del comportamiento del flujo de los polímeros, el husillo ha evolucionado ampliamente desde el auge de la industrial plástica hasta el grado de convertirse en la parte que contiene la mayor tecnología dentro de una máquina de extrusión.
Por esto, es la pieza que en el alto grado determina el éxito de una operación de extrusión. Con base al diagrama, se describen a continuación las dimensiones fundamentales para un husillo y que, en los diferentes diseños, varían en función de las propiedades de flujo de polímero fundido que se espera de la extrusora.


Cilindros con Zonas Acanaladas: Son cilindros de extrusión que poseen una superficie interna con canales de formas específicas. Zonas acanaladas ubicadas en la etapa de alimentación de los cilindros de extrusión, suelen ser utilizadas para favorecer el procesamiento de resinas de bajo coeficiente de fricción (Ej.-HMW PEAD y PP). Para ser transportado hacia adelante, el material no debe girar junto con el tornillo, o al menos debe girar a una menor velocidad que el tornillo. La única fuerza que puede evitar que el material de vueltas junto con el tornillo y, por tanto hacer que el material avance a lo largo de la camisa, es la fuerza de arrastre o fricción entre el material y la superficie interna de la camisa. A mayor fricción menor rotación del material junto con el tornillo y, por lo tanto, más movimiento hacia delante. El caudal se hace tanto mayor cuanto mayor sea el coeficiente de rozamiento del sólido con la carcasa con respecto al del sólido con el eje del tornillo. Por ello las carcasas de las extrusoras en la sección de alimentación suelen “rasurarse” según las generatrices del cilindro.
Sección transversal de las zonas de alimentación acanaladas
Existe un variado diseño de zonas de alimentación acanaladas; sin embargo, las de canales de sección cuadrado maximizan el volumen de material alimentado. Las zonas de alimentación acanaladas permiten controlar el coeficiente de fricción polímero-cilindro mediante la geometría reduciendo la sensibilidad con respec­to a la temperatura y las propiedades termodinámicas de las resinas. Por otro lado, las zonas de alimentación acana­ladas permiten incrementar el volumen de la sección de alimentación, acelerando así la fusión; con lo que se logran importantes aumentos en el caudal de extrusión (ver tablas 1 y 2).
Con mayores precauciones que con los extrusores tradicionales, las secciones de alimentación acanaladas deben mantenerse refrigeradas y aisladas del cilindro de extrusión; para favorecer el desplazamiento axial del polímero.
Tabla 1. Caudales de extrusión de PEBD para maquinas con sección de alimentación lisa y acanalada.


Tabla 2. Caudales de extrusión de PP para maquinas con sección de alimentación lisa y acanalada.

En los cilindros con zonas de alimentación lisas (convencionales) las etapas de dispersión y mezclado del tornillo se encuentran localizadas en la zona de dosificación (última sección del tornillo); lo cual frecuentemente genera merma en la producción.
En cilindros acanalados los mejores resultados se han obtenido ubicando las etapas de mezclado a dos tercios (2/3) de la longitud del tornillo. Esta ubicación promueve la dispersión de aglomerados y la finalización de la fusión.

Control de la temperatura en los cilindros: Sistema de calentamiento del cilindro: El calentamiento del cilindro se produce, casi exclusivamente, mediante resistencias eléctricas.
El sistema de calentamiento de la extrusora es responsable de suministrar entre un 20-30% del calor necesario para fundir la resina. Para suministrar el calor requerido, el calentamiento suele ser de 25 a 50 vatios/in2 (38750 a 77500 W/m2).
Sistema de enfriamiento del cilindro: Aunque pueda lucir contradictorio, cada zona de calentamiento del tornillo de la extrusora está acompañada, en la mayor parte de los equipos comerciales, de un ventilador el cual permite el control de la temperatura eliminando calor de la extrusora mediante el flujo de aire sobre la superficie requerida. Los ventiladores son accionados por controladores de temperatura que comandan la operación de los calefactores eléctricos. Los ventiladores entran en operación cuando la temperatura de una zona supera el punto prefijado, por efecto de:
a.- La transferencia excesiva de calor por parte de la resistencia (Ej.- Durante el arranque de la máquina).
b.- La generación excesiva de calor por parte de los elementos de mezclado presentes en el tornillo de la extrusora.
La temperatura de extrusión sólo puede ser controlada de manera precisa mediante la acción combinada de las bandas de calentamiento eléctrico y los ventiladores de cada zona.

Importancia de la temperatura en la fase de alimentación de la resina: Sistema de enfriamiento de la garganta:
Con la mayor parte de los materiales poliméricos, y en especial las poliolefinas, es necesario mantener la temperatura de la zona de alimentación al tornillo, conocida como "garganta de alimentación", al menos a 50°C por debajo de la temperatura de fusión del polímero. Una temperatura muy baja en la zona de alimentación impide que la fusión de la resina produzca la adhesión de la misma a la superficie del tornillo; minimizando el flujo de material por arrastre, y por lo tanto el caudal extruído.
Generalmente, el uso de agua corriente permite mantener la temperatura de la garganta en los límites deseados (Tm-50°C); sin embargo, en ambientes calientes y con equipos de alto caudal de producción puede requerirse el uso de agua enfriada en torres o incluso, refrigerada.
El Motor: El motor de la extrusora es el componente del equipo responsable de suministrar la energía necesaria para producir: la alimentación de la resina, parte de su fusión (70 a 80%), su transporte y el bombeo a través del cabezal y la boquilla.
Los motores incorporados en las líneas de extrusión son eléctricos y operan con voltajes de 220 y 440 V. Las extrusoras modernas emplean motores DC (corriente continua), ya que permiten un amplio rango de velocidades de giro, bajo nivel de ruido y un preciso control de la velocidad. Se recomienda que la potencia de diseño sea de 1 HP por cada 10 a 15 Ib/h de caudal, sin embarco para las aplicaciones fíe alto requerimiento de mezclado esta relación puede llegar a ser de 1HP porcada 3a5 lb/h.
La velocidad alcanzada por los motores resulta más elevada que la requerida por el tornillo. Las cajas reducen la velocidad hasta en un 20:1.

El Cabezal: El componente de la línea denominado cabezal, es el responsable de conformar o proporcionar la forma del extrudado.
De forma detallada, los principales componentes de un cabezal para la extrusión son:
Plato rompedor y filtros: Constituyen el punto de transición entre la extrusora y el cabezal. A estos componentes les corresponde una parte importante de la calidad del material extrudado. El plato rompedor es el primer elemento del cabezal destinado a romper con el patrón de flujo en espiral que el tornillo imparte; mientras que la función de los filtros es la de eliminar del extrudado partículas y/o grumos provenientes de impurezas, carbonización, pigmentos y/o aditivos, etc.


En lo que respecta a su diseño, el plato rompedor no es más que una placa cilíndrica horadada. Por otro lado, las mallas deben ser fabricadas con acero inoxidable, ya que las compuestas con cobre o bronce tienen un efecto catalítico sobre las reacciones termo-oxidativas. Torpedo: Algunos ca­bezales de extrusión suelen presentar en el ducto de acople entre la extrusora y el cabezal, un elemento que contribuye con la función del plato rompedor (modificar el patrón de flujo en espiral a uno longitudinal). Por su geometría, a este dispositivo se le suele denominar torpedo.
Esquema de un torpedo de un cabezal de extrusión de película tubular
Boquilla: La boquilla de extrusión es el componente del cabezal encargado de la conformación final del extrudado. Se debe velar por que el polímero fluya, con volumen y velocidad de flujo uniforme, alrededor de toda la circunferencia de la boquilla, de manera de lograr espesores uniformes. Los diseños actuales de boquillas presentan dos secciones claramente definidas. La primera de estas secciones es conocida como: cámara de relajación; mientras que la segunda puede ser llamada cámara de salida (die land). La cámara de relajación de la boquilla tiene como propósito producir la desaceleración del material e incrementar el tiempo de residencia en la boquilla de manera tal que el polímero relaje los esfuerzos impartidos por el paso a través de los paquetes de filtros y el plato rompedor. La cámara de descarga (Die land) produce el formado del perfil deseado con las dimensiones requeridas. Los parámetros básicos para la especificación de una boquilla son:
El diámetro y la abertura de la salida, Adaptadores: Son requeridos cuando la boquilla no es diseñada específicamente para un determinado extrusor. Debido a que los fabricantes de extrusoras y boquillas no siempre son los mismos, el uso de adaptadores suele ser común.
Sección de una boquilla circular de extrusión.

Alabes o Filetes o Paleta Pistón: Los alabes o filetes, que recorren el husillo de un extremo al otro, son los verdaderos impulsores del material a través del extrusor. Las dimensiones y formas que éstos tengan, determinará el tipo de material que se pueda procesar y la calidad de mezclado de la masa al salir del equipo.
En un tornillo de extrusión se pueden distinguir tres zonas características: zona de alimentación, zona de compresión y la zona de dosificación


Zona de Alimentación: En esta parte, los filetes (distancia entre el extremo del filete y la parte central o raíz del husillo) son muy pronunciados con el objeto de transportar una gran cantidad de material al interior del extrusor, aceptado el material sin fundir y aire que está atrapado entre el material sólido.

Zona de compresión: los filetes del tornillo decrecen gradualmente (compactación) y se expulsa el aire atrapado entre los pellets. Cumple la función de fundir y homogenizar el material.

Zona de dosificación: Ejerce presión sobre el material para dosificarlo hacia el cabezal y garantiza que el material salga de la extrusora homogéneo, a la misma temperatura y presión.

a) Relación de Compresión: Como la profundidades de los alabes no son constantes, las diferencias que diseñan dependiendo del tipo de material a procesar, ya que los plásticos tienen comportamiento distintos al fluir. La relación entre la profundidad del filete en la alimentación y la profundidad del filete en la descarga, se denomina relación de compresión. El resultado de este cociente es siempre mayor a uno y puede llegar incluso hasta 4.5 en ciertos materiales.
b) Longitud: Tienen una importancia especial; influye en el desempeño productivo de la máquina y en el costo de ésta. Funcionalmente, al aumentar la longitud del husillo y consecuentemente la del extrusor, también aumenta la capacidad de plastificación y la productividad de la máquina. Esto significa que operando dos extrusores en las mismas condiciones de rpm. y temperatura que sólo se distingan en longitud no tenga capacidad de fundir o plastificar el material después de recorrer todo el extrusor, mientras que el extrusor de mayor longitud ocupará la longitud adicional para continuar la plastificación y dosificará el material perfectamente fundido, en condiciones de fluir por el dado.
Otro aspecto que se mejora al incrementar la longitud es la calidad de mezclado y homogeneización del material. De esta forma, en un extrusor pequeño la longitud es suficiente para fundir el material al llegar al final del mismo y el plástico se dosifica mal mezclado.
En las mismas condiciones, un extrusor mayor fundirá el material antes de llegar al final y en el espacio sobrante seguirá mezclando hasta entregarlo homogéneo. Esto es importante cuando se procesan materiales pigmentado o con lotes maestros (master batch), de cargas o aditivos que requieran incorporarse perfectamente en el producto.
c) Diámetro: Es la dimensión que influye directamente en la capacidad de producción de la máquina generalmente crece en proporción con la longitud del equipo. A diámetros mayores, la capacidad en Kg/hr es presumiblemente superior. AI incrementar esta dimensión debe hacerlo también la longitud de husillo, ya que el aumento de la productividad debe ser apoyada por una mejor capacidad de plastificación.
Como consecuencia de la importancia que tienen la longitud y el diámetro del equipo, y con base en la estrecha relación que guardan entre sí, se acostumbre especificar las dimensiones principales del husillo como una relación longitud / diámetro (L/D). Comercialmente las relaciones L / D más comunes van desde 16:1 a 32:1. Fuera de este rango también está disponible.
Extrusión de Película Tubular
Consiste típicamente en: extrusora, cabezal o dado, anillo de aire de enfriamiento, dispositivo estabilizador o calibrador de película, dispositivo estabilizador o calibrador película, dispositivo de colapsado de la burbuja, rodillo de tiro superior, embobinadora y una torre estructural que soporta las partes anteriores.

a) Dado o Cabezal para película tubular. El cabezal de una línea de película soplada, puede definirse como un núcleo y una envolvente cilíndricos y concéntricos, separados por un espacio que puede oscilar entre los 0.6 y 3.8 mm, llamado abertura o tolerancia. Ambas estructuras metálicas están controladas en temperatura por una serie de resistencias eléctricas.
La función del cabezal es ofrecer al polímero fundido la forma de un tubo de pared delgada de espesor constante a lo largo de su circunferencia, que se transforma en una película por la acción de una expansión longitudinal y transversal al llegar a la zona de formación de la burbuja.
De la construcción del cabezal para película tubular, las siguientes partes son de gran importancia:
Ranura de Flujo Helicoidal: En el diseño de un cabezal, se observa la inconveniencia de tener flujos totalmente longitudinales, ya que las partes sólidas que dividen el paso del material y que son inevitables en el ensamble del cabezal, pueden producir líneas de unión o soldadura visibles a la salida del cabezal.
Este defecto puede ser eliminado al practicar ranuras helicoidales en el cuerpo del mandril o parte central del cabezal. Las ranuras que se promueven un efecto de movimiento lateral del material, que en conjunto con el movimiento ascendente longitudinal, provoca el desvanecimiento de cualquier defecto por la presencia de objetos estáticos previos y, por consiguiente, homogeneiza la salida del material por el cabezal.
Tomillos de Calibración de Espesor Se utiliza para instalar de manera perfectamente concéntrica las partes componente del cabezal, lo cual es indispensable después de una labor de desensamble para su limpieza y mantenimiento.

b) Anillo de Enfriamiento: Por la acción del extrusor, el polímero fundido abandona el cabezal, toma el perfil tubular de los labios del dado y continúa modificándose con un estiramiento longitudinal por acción del tiro de unos rodillos superiores y una expansión lateral por efecto de la presión del aire atrapado dentro de la burbuja.
Si el cabezal se encuentra uniformemente centrado y calentado y el material sale homogéneo, la película se forma con un espesor y diámetro constante.
El material extruído recibe un enfriamiento superficial mediante una corriente de aire proveniente del dispositivo llamado anillo de enfriamiento.
El anillo de enfriamiento cumple con las siguientes funciones:
Llevar el material fundido al estado sólido
Estabilizar a la burbuja en diámetro y forma circular
Reducir la altura de la burbuja
En ciertos casos, proporcionar claridad a la película, deteniendo la cristalización del polímero
Mejorar la productividad.
Las variables a controlar para llegar al mejor enfriamiento de la película son:
Volumen del aire
Velocidad del aire
Dirección del aire
Temperatura del aire

Los diseños de anillos de enfriamiento son variados, dependiendo del tipo de material que se vaya a procesar. Los diseños más complicados son los anillos con una y dos etapas de enfriamiento, que se eligen según los requerimientos de enfriamiento del proceso.
También en la parte de enfriamiento de la burbuja existen equipos con la opción de enfriamiento interno del producto. Es conveniente aclarar que el aire que se encuentra en el interior de la burbuja, en equipos convencionales, se mantiene sin reemplazo durante toda la operación de producción. Esto provoca que el enfriamiento principal sólo ocurra por la acción del anillo de enfriamiento.
En la operación de equipos con enfriamiento interno, el área de contacto se duplica, permitiendo aumentos de productividad del 30 al 59%, aunque se requiere de un cabezal especial y un segundo compresor para abastecer el enfriamiento interno.

c) Unidades de Calibración: Las unidades de calibración ó dispositivos que controlan el diámetro de la burbuja se requieren cuando se trabaja con la opción de enfriamiento interno. Estas unidades constan de pequeños rodillos soportados por ejes curvos dispuestos alrededor de la burbuja y mantienen constantemente las dimensiones de ésta.
Adicionalmente, un sensor de diámetro colocado justo arriba de la línea de enfriamiento, manda una señal para aumentar o reducir el volumen de aire; con ellos se puede lograr diferencia de 0.2 mm en el diámetro.
Una ventaja más de la circulación interna de aire es la reducción de la tendencia de la película a adherirse o bloquearse internamente, gracias a la remoción de ciertos volátiles emitidos por el polímero caliente.
En los equipos sin enfriamiento interno, debido a que la cantidad de aire en el interior de la burbuja es constante, generalmente no requieren más ajustes ocasionales de introducción o extracción de aire, para llevar la película nuevamente a las dimensiones específicas. En este caso, las variaciones en la temperatura ambiente a los largo del día, pueden provocar ligeras variaciones en el diámetro. Cuando un mayor control de dimensiones sea requerido, se puede usar la unidad o canasta de calibración.

d) Unidad de Tiro: Incluye un marco para colapsado de la burbuja y un rodillo de presión y jalado de la película, que al igual que el embobinador, son partes que no influyen en la productividad de una línea de extrusión, pero tienen influencia en la calidad de formado de la bobina de película.
La primera parte de la unidad de tiro que tiene contacto con la película es el marco de colapsado que tiene la función de:
-Llevar a la película en forma de burbuja a una forma plana por medio de una disminución constante del área de paso
-Evitar que durante el colapsado de la burbuja se formen pliegues o arrugas.

El marco de colapsado puede fabricarse de diversos materiales que van desde tiras de madera hasta rodillos de aluminio u otros metales. Los parámetros principales para el buen desempeño de la unidad de colapsado es la fricción entre la película, el marco y los ángulos de colapsado de la burbuja.

e) Rodillos de Tiro: Aunque no afectan la productividad de la línea de extrusión, influyen en la calidad de la película final, ya que debe tirar uniformemente para no provocar variaciones en el espesor. La película debe oprimirse con la firmeza necesaria para evitar la fuga de aire que pueda causar un descenso en el diámetro final. Para el logro de esta última función, uno a ambos rodillos son de acero recubierto con hule y uno de ellos está refrigerando.

f) Embobinadotes: Las unidades de embobinado de película, son dispositivos para la capacitación del material producido para suministrarlo a máquinas de procesado final como impresoras, cortadoras, selladoras, etcétera.

Existen básicamente dos tipo de embobinadotes
- De contacto
- Centrales

Embobinadores de Contacto: En el embobinador de contacto, el eje que porta el núcleo sobre el cual se enrollará la bobina, llamado rodillo de película, no está motorizado, pero gira por la transmisión del movimiento de otro rodillo (sobre el cual se recarga) que sí cuenta con un motor accionador llamado rodillo de contacto.
El rodillo de contacto es fijo y puede estar cromado o recubierto con hule, mientras que el rodillo de película no tiene un eje fijo y se mueve sobre un riel curvado que mantiene la presión constante entre los rodillos.
Este tipo de embobinador es el de mayor uso en las líneas de película soplada. Sus ventajas son: Simplicidad de operación y economía. Desventajas: Sólo produce bobinas apretadas y tiene dificultad para producir rollos de película angosta de gran longitud.

Embobinadores Centrales: En los embobinadores centrales, el rodillo de la película está motorizado, varía de velocidad al incrementarse el diámetro de la bobina, así como varía el torque para mantener constante la tensión en el producto. Todas estas variaciones son controladas por PC,
El uso de sistemas computarizados vuelve al enrollado central costoso, y en cierta forma, más complicado de manejar en comparación con el embobinado de contacto. Entre las ventajas del sistema de embobinado central está la producción de bobinas de baja tensión de enrollado, que reduce la sensibilidad de los rollos al encogimiento post­-enrollado.

Coextrusión de Película
El proceso de coextrusión de película tubular, cobra importancia por la gran versatilidad y variedad de películas que se pueden obtener. Entre sus usos se encuentra la combinación de propiedades de dos distintos polímeros para obtener un producto con la suma de sus ventajas en una película Sándwich, para obtener un espesor menor y reducir el costo del producto.
Las diferencias básicas entre una línea de extrusión de película y una co-extrusión, se observan en la aparición de dos o más extrusores y la modificación del cabezal o dado con la adición de más canales de flujo compatibilidad física y condiciones de extrusión similares.
Cuando los polímeros que van a formar una película de varias capas tienen compatibilidad física es posible que se unan sin la necesidad de utilizar sustancias intermedias que funcionen con adhesivos. Por otra parte, si los materiales tienen condiciones de extrusión parecidas se tendrán menos problemas en los diseños del cabezal.

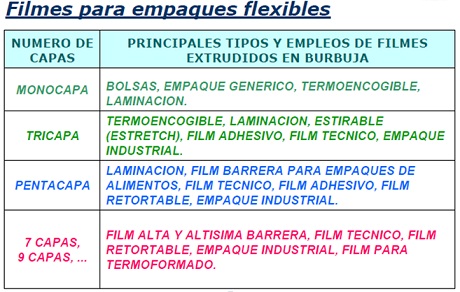

Aplicación de los Productos: A continuación, se enlistan algunos de los artículos terminado más comunes que se producen en una línea película tubular:
-Bolsa comercial
-Bolsa para empaque
-Película para uso agrícola
-Bolsa desprendible para autoservicio
-Película encogible para embalaje
-Bolsa para transporte de basura
-Sacos industriales
-Otros

La lista anterior sólo pretende ilustrar usos generales, sin embargo, los usos específicos son ilimitados, principalmente en el sector de envase, siendo el mercado que consume el mayor volumen de plásticos.
Extrusión de tubo y perfil
Componentes de la Línea: Este proceso consta de una extrusora con un diseño de barril y husillo adecuado al tipo de material que se quiera procesar. En la producción de tubo y perfil, el plástico de uso más común es el Policloruro de Vinilo (PVC), aunque la tubería de Polietileno es también usada por su bayo costo.

En el extremo del extrusor, un cabezal o dado conformará al polímero en estado plástico a las dimensiones del tubo o perfil requeridos. Sin embargo, para asegurar la exactitud de dimensiones del producto, se hace necesaria la instalación de la unidad de formación o calibración, en el cual, el tubo o perfil adquirirá las dimensiones que aseguren los posteriores ensambles o soldaduras que con ellos se hagan.
Una vez logradas las dimensiones del producto, una tina de enfriamiento remueve el calor excedente, evitando cualquier deformación posterior del producto. Antes de la tina de enfriamiento, no es posible aplicar ningún esfuerzo o presión al producto sin correr el riesgo de provocarte una deformación permanente. Junto a la tina de enfriamiento, un elemento de tiro aplica una tensión o jalado constante al material para que esté siempre en movimiento. Por último, dependiendo de la flexibilidad del producto, una unidad de corte o de enrollado prepara el producto para su distribución. A Continuación, se muestran arreglos típicos de líneas de extrusión de tubería flexible, perfil y tubería.

a) Dado o Cabezal para la Tubería: Cuatro tipos de cabezal se pueden distinguir en los equipos para la producción de tubería: el cabezal con mandril-araña, el cabezal mandril en espiral, el cabezal con alimentación lateral y el cabezal con alimentación lateral y el cabezal o dado con paquete de mallas. Cada uno de estos diseños proporciona diferente patrones de flujo para el plástico, debiendo seleccionar el tipo más adecuado para evitar efectos de degradación del polímero o defectos de calidad en el producto.
El cabezal con mandril-araña es empleado en el procesamiento de PVC; éste material por su tendencia a la degradación, exige canales de flujo que no causen turbulencias ni estancamientos de material.

b) Sistemas de Calibración de Tubería: Tienen la función de proporcionar al tubo el diámetro especificado y la forma circular que el producto requiere. Se puede distinguir dos tipos de sistemas de calibración, con base en la forma de la pared del tubo producido:
- Calibración para la tubería de pared lisa
- Calibración para tubería de pared corrugada

A su vez, cada uno de los sistemas anteriores se clasifica en los siguientes principios de funcionamiento:
Calibración externa utilizando vacío
Calibración interna utilizando presión
Las cuatro combinaciones resultantes se explican con detalle a continuación.

c) Calibración de Tubería Pared Lisa: Calibración Externa (Vacío). Por el volumen de tubería que se produce por este método, es la forma de calibración que se encuentra con mayor frecuencia. En este tipo de calibración, el vacío provocado en la parte externa del tubo ocasiona una diferencia de presiones que hace que el polímero, aún moldeable por la temperatura elevada a que se encuentra, se mantenga en contacto con el tubo formador metálico, que tienen un diámetro interior igual al diámetro exterior que se especifica para el producto.
La inmersión total o aspersión de agua de enfriamiento suministra la estabilidad fila para evitar deformaciones posteriores.
Calibración Externa (Presión). En la calibración externa por presión, el mismo efecto de diferencia entre la presión exterior e interior del tubo plástico, promueve la formación del tubo contra las paredes del tubo de calibración, con la diferencia de que en este caso es aire el que se inyecta al interior del tubo que es extruído. La calibración externa por presión puede lograr mejores efectos, pero requiere de un diseño especial del cabezal para permitir la inyección de aire.
d) Calibración de Tubería Corrugada: Calibración Externa (Vacío). El proceso de formación de tubo corrugado por vacío tiene el mismo principio que para el tubo liso; se diferencian en los formadores tienen la pared ondulada y está en continuo movimiento, ya que el tubo no podría circular entre las muescas de las piezas formadoras. Este tipo de tubería no es muy común, ya que se utiliza principalmente en sectores industriales.
Calibración Externa (Presión): En este tipo de calibración, el aire a presión penetra por conductos practicado en el cabeza y se inyectan en el tubo extruído aún caliente. La diferencia de presión provocada moldea la pared del plástico contra los formadores móviles, proporcionando al producto el corrugado requerido. En este diseño, se observa también el sello que impide parcialmente la fuga de aire de la zona de mayor presión, pero pequeñas porciones de aire escapan entre las depresiones de la pared del tubo, teniendo que ser repuesto constantemente para uniformizar la calidad del producto. Sistemas con mayor complejidad como los que cuentan con mayor enfriamiento interno, incrementan la productividad de estas líneas de extrusión.

e) Unidad o Tina de Enfriamiento: Tiene por objeto remover el calor excedente que la tubería conserva a la salida del tanque de calibración. La importancia del enfriamiento, radica en la estabilidad que adquiere el plástico para no deformarse al pasar por la unidad de tiro, en donde el tubo se somete a presiones que podría producir alteraciones en la forma circular requerida. Se puede encontrar dos tipos de tinas de enfriamiento:
Enfriamiento por esperado
Enfriamiento por inmersión

Enfriamiento por Espreado: El tubo para por la unidad de enfriamiento, que consiste en una cámara donde numerosas boquillas instaladas rocían agua fría sobre la tubería. Este enfriamiento es usado para tubería de gran diámetro donde las velocidades de producción son bajas y la aspersión puede lograr un enfriamiento efectivo, por el tiempo de permanencia elevado del producto dentro de este equipo.

Extrusión de película soplada

Introducción
El proceso de extrusión de película soplada o película tubular es el método más común para la fabricación de películas o films, y en general se utiliza para fabricar bolsas de plásticos termoplásticos. Más de la mitad de las películas producidas hoy en día se hacen de polietileno, en su mayoría de baja densidad. El polipropileno es otro de los materiales ampliamente utilizados. El término película se refiere a espesores por debajo de 0,5 mm. Se usan películas delgadas para material de empaque (envolturas, bolsas para abarrotes y bolsas de basura); las aplicaciones de películas más gruesas incluyen cubiertas y revestimientos, por ejemplo cubiertas para piscinas y revestimientos para canales de irrigación. Mediante el proceso de extrusión de película soplada en general se obtienen espesores de película de ~10 a 250 micrones. Junto con la extrusión de película colada, la extrusión de película soplada son los métodos más habituales de fabricación de películas. Una ventaja de la extrusión de película soplada sobre la extrusión de película plana tradicional (colada) es que en este último no es posible obtener bordes de calidad directamente.
Línea de extrusión de película soplada

Descripción del proceso
Esquema de extrusión de película soplada
En las líneas de película soplada la extrusora está equipada con una boquilla anular, dirigida habitualmente hacia arriba. Por el interior de la boquilla se inyecta aire que queda confinado en el interior del material que sale por la boquilla y que es contenido, como si de una gran burbuja se tratara, por un par de rodillos situados en la parte superior (rodillos de colapsado). A la salida del cabezal el material se enfría bruscamente mediante una corriente forzada de aire que pasa a través de una cámara anular (anillo de enfriamiento) y se dirige concéntrica y uniformemente sobre la burbuja.
Anillo de enfriamiento
Si el flujo del aire no está bien regulado o no es concéntrico con la burbuja, se produce una diversidad de espesores que dan lugar a la formación de ondulaciones. El cociente entre el diámetro de la burbuja y el diámetro de la boquilla se llama proporción de explosión o relación de soplado y suele estar en el intervalo de 2,0 a 2,5.
La película enfriada pasa a través de las placas guías (canasto) y se aplasta entre dos rodillos de tiro y colapsado, pasando por otros rodillos que sirven de guía, antes de pasar a los tambores de almacenamiento (rodillos de enrollado), donde se recoge la bobina.
Bobinadora
En el rodillo de bobinado se disponen una serie de rodillos que evitan la formación de pliegues los cuales se denominan rodillos guías.
Entre los rodillos de arrastre y los de enrollado se disponen generalmente los sistemas de tratamiento y eliminación de cargas estáticas formado por cepillos conductores de electricidad con puesta a tierra que rozan la superficie de la película, ya colapsada, a fin de eliminar corriente estática.
Cepillo antiestático de fibra de carbono
La mayoría de los sistemas comerciales están provistos de instalaciones de almacenamiento gemelo, de modo que un tambor lleno pueda ser retirado sin parar el proceso productivo.
Bobinadora de doble estación
La calandra de tiraje (rodillos de tiro y colapsado) está compuesta por dos cilindros revestidos de caucho duro, u otro material que no se adhiera al film, que deben producir una presión de cierre uniforme, tirando del film con una velocidad de arrastre que, en definitiva, va a determinar el espesor del film.
Rodillos de tiro

Características del proceso
En algunos casos, mediante el soplado, el material se expande hasta tres veces su diámetro original, y a la vez es estirado por los rodillos que se encuentran en la parte superior, de modo que se orienta biaxialmente. El material sale de la boquilla en estado fundido, pero conforme asciende se enfría, gracias a la corriente de aire que circula por el exterior de la burbuja, de modo que solidifica, "congelando" la orientación en las dos direcciones, axial y longitudinal. El punto de solidificación se suele apreciar fácilmente debido a la pérdida de transparencia del material al pasar del estado amorfo al cristalino o semicristalino. A este proceso se le conoce como "estabilización de la burbuja". La orientación biaxial confiere muy buenas propiedades mecánicas a la película.
Si se mira detenidamente el proceso resulta extraño, en principio, que mientras que el material permanece en estado fundido la burbuja no se rompa (se trata de un material fundido, fluyendo en una capa muy delgada, y sobre el que se aplican grandes esfuerzos). La respuesta está en el tipo de esfuerzos al que el fundido es sometido. Los esfuerzos que actúan sobre el material son perpendiculares (de tracción) al material. Ante un esfuerzo de este tipo los polímeros desarrollan una viscosidad que suele ser 3 veces superior a su valor cuando el esfuerzo es aplicado tangencialmente y que se conoce como viscosidad extensional. La viscosidad extensional además se mantiene constante para la mayoría de los polímeros al aumentar el esfuerzo de tracción aplicado. A este comportamiento se le conoce como Troutoniano. En algunos casos como ocurre con el polietileno que generalmente se emplea en estos procesos, la viscosidad aumenta al aumentar el esfuerzo de tracción aplicado, con lo que si en alguna zona la capa de material es más fina, el esfuerzo (fuerza/sección) será mayor, por lo que la viscosidad del material en esa zona aumentará, contribuyendo a la estabilización de la burbuja.

Película soplada de polipropileno
Existe un contraste interesante en la producción de la película de polipropileno. El polipropileno adelgaza por tracción cuando esta fundido y además su rapidez de cristalización, durante el enfriamiento, es muy lenta; esto le impide intervenir en el proceso de soplado de película común que se explicó anteriormente. Se adopta, por tanto, una técnica diferente en la cual el material obtenido por extrusión se enfría bruscamente mientras esta en el estado fundido con agua muy fría para obtener un tubo amorfo gomoso. Luego se recalienta hasta la temperatura a la cual se obtiene una máxima cristalización y luego se sopla.
Enfriamiento con agua
Cabe señalar, que el procedimiento del polipropileno funciona verticalmente hacia abajo. Al soplar dentro del tubo recalentado se evitan los problemas que acompañan a una fusión adelgazante por tracción y una cristalización lenta que daría lugar a una burbuja inestable. Este procedimiento del polipropileno es especialmente interesante porque simboliza el fundamento de estirar y soplar botellas, el cual adquirió importancia para envasar bebidas carbonatadas.
Esquema de línea de extrusión para película biorientada de PP
La película soplada de polipropileno tiene un uso importante para empaquetar. Es la película "crujiente" que no se deja torcer cuando se desea desechar, se utiliza mucho en paquetes de papas fritas y en el exterior de paquetes de té y tabaco. La película para tabaco tiene que ser especialmente impermeable a los gases con el fin de retener niveles de humedad y aroma en el contenido. Para mejorar sus propiedades en este aspecto, se reviste con cloruro de polivinilideno a partir de una dispersión acuosa y se seca luego.
Línea de extrusión de película soplada de PP
Coextrusión
Los requerimientos de muchos productos, particularmente en aplicaciones para envases, son tales que no se puede utilizar un único plástico, si no que tienen que ser combinados dos o más materiales. Esto ocurre cuando el producto obtenido debe presentar buenas propiedades barrera (permeación a gases), resistencia química, una determinada apariencia, etc. Existe un grupo de técnicas de combinación de diferentes materiales; las más frecuentes son coextrusión, recubrimiento y laminado. La coextrusión consiste en combinar dos o más plásticos haciéndolos pasar por una boquilla de extrusión. Cada material se procesa en una extrusora diferente, compartiendo todas las extrusoras la misma boquilla.
Coextrusión de película soplada (5 capas)

El estado del arte en la coextrusión de película soplada nos permite obtener film de tres, cinco, siete y hasta nueve capas.
Cabezal de extrusión de película soplada para film de 9 capas
Las ventajas de la coextrusión radican en la obtención de películas con mayor flexibilidad, reducción de costos de formulación, reducción de espesores, incremento de propiedades mecánicas, incremento del efecto barrera y mejoras en la procesabilidad del empaque como por ejemplo el termosellado. Pero principalmente permite obtener películas con capas de polímeros que difícilmente se podrían obtener solas mediante este método de conformación, como por ejemplo las poliamidas.

Ejemplo de composición de un film de 5 capas

Ejemplo de composición de un film de 7 capas
Campo de aplicación
Los films mono capa tienen una función genérica, utilizados para bolsas de uso general, mientras que los films multicapa son utilizados principalmente para empaquetado de alimentos.
Ejemplos de aplicaciones de films monocapa y multicapa




Fuentes:
Tecnología de los polímeros. Beltrán – Marcilla
Revista tecnología del plástico
http://en.wikipedia.org
http://www.interempresas.net
Seminario tecnológico sobre la extrusión de film. ICE
http://www.directindustry.es
